Dobrze dobrane rynny nie są detalem estetycznym, tylko elementem, który decyduje o tym, czy woda spłynie tam, gdzie trzeba, czy zacznie rozchlapywać elewację i przeciążać okap. W praktyce najwięcej błędów pojawia się nie przy samym montażu, ale już na etapie wyboru rozmiaru systemu i odczytania jego parametrów. Poniżej wyjaśniam, jak czytać wymiary rynien, jak dopasować je do dachu i kiedy lepiej wybrać większy zapas niż minimalne rozwiązanie.
Najpierw dopasuj system do dachu, a dopiero potem do ceny
- Oznaczenie typu 125/90 oznacza rynnę 125 mm i rurę spustową 90 mm.
- Do małych, prostych dachów zwykle wystarczają systemy 75/63 lub 100/90.
- W standardowym domu jednorodzinnym najczęściej sprawdza się 125/90.
- Przy większej powierzchni efektywnej, wielu narożnikach i dłuższych połaciach bezpieczniej wejść w 135/100 albo 150/110.
- Spadek rynny powinien wynosić około 3-5 mm na 1 m, a haki zwykle rozstawia się co 50-60 cm.
- Rynna nie powinna wisieć w całości poza okapem; musi być wysunięta co najmniej na pół szerokości.
Jak czytać oznaczenia wymiarów rynien
Najważniejsze jest to, że zapis w stylu 125/90 nie opisuje jednego „magicznego” rozmiaru, tylko cały zestaw: szerokość rynny i średnicę rury spustowej. W praktyce to właśnie ten skrót mówi mi najwięcej o wydajności systemu, bo sama rynna bez odpowiednio dobranego pionu spustowego niewiele znaczy.Warto też pamiętać, że producenci podają zwykle wymiar nominalny, a nie wszystkie rzeczywiste odległości zewnętrzne profilu. Dlatego dwa systemy opisane podobnie mogą mieć inną geometrię, głębokość lub sposób łączenia. Przy wyborze patrzę więc nie tylko na liczbę w nazwie, ale też na materiał, kształt i kompletność całego systemu.
| Oznaczenie | Co oznacza w praktyce | Najczęstsze zastosowanie |
|---|---|---|
| 75/63 | Mała rynna z rurą spustową 63 mm | Daszki, wiaty, małe garaże, niewielkie połacie |
| 100/90 | Rynna 100 mm i rura 90 mm | Małe domy, proste dachy, zabudowy pomocnicze |
| 125/90 | Najpopularniejszy układ dla domu jednorodzinnego | Standardowe budynki mieszkalne |
| 135/100 | Większy zapas przepustowości | Dachy bardziej rozbudowane, dłuższe odcinki okapu |
| 150/110 | Duży system dla większych połaci | Duże domy, budynki usługowe, obiekty o dużej EPD |
To prosty punkt wyjścia, ale już na tym etapie widać jedną rzecz: sam rozmiar rynny nie wystarcza do oceny całego systemu. W następnym kroku trzeba zestawić go z powierzchnią dachu i z tym, gdzie dokładnie woda ma zejść do rury spustowej.

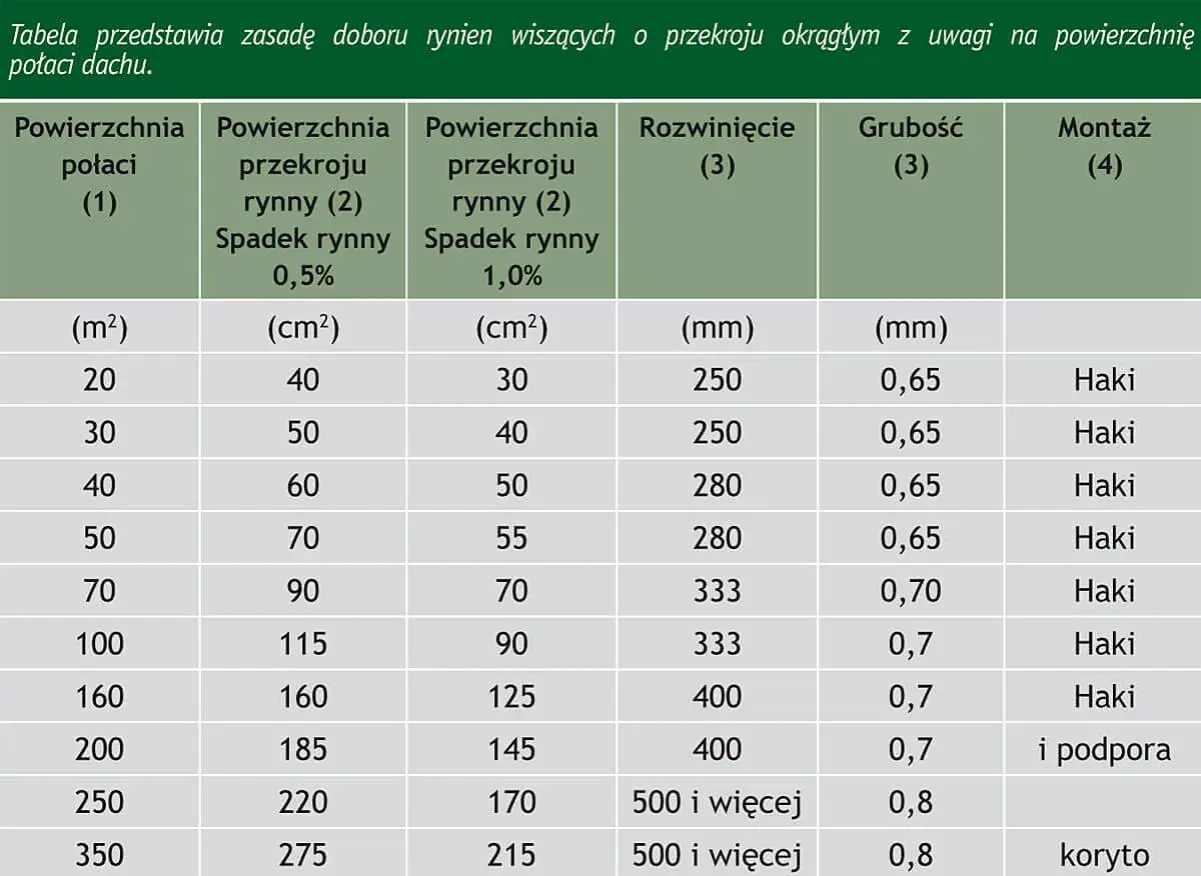

Jak dobrać rozmiar do powierzchni i układu dachu

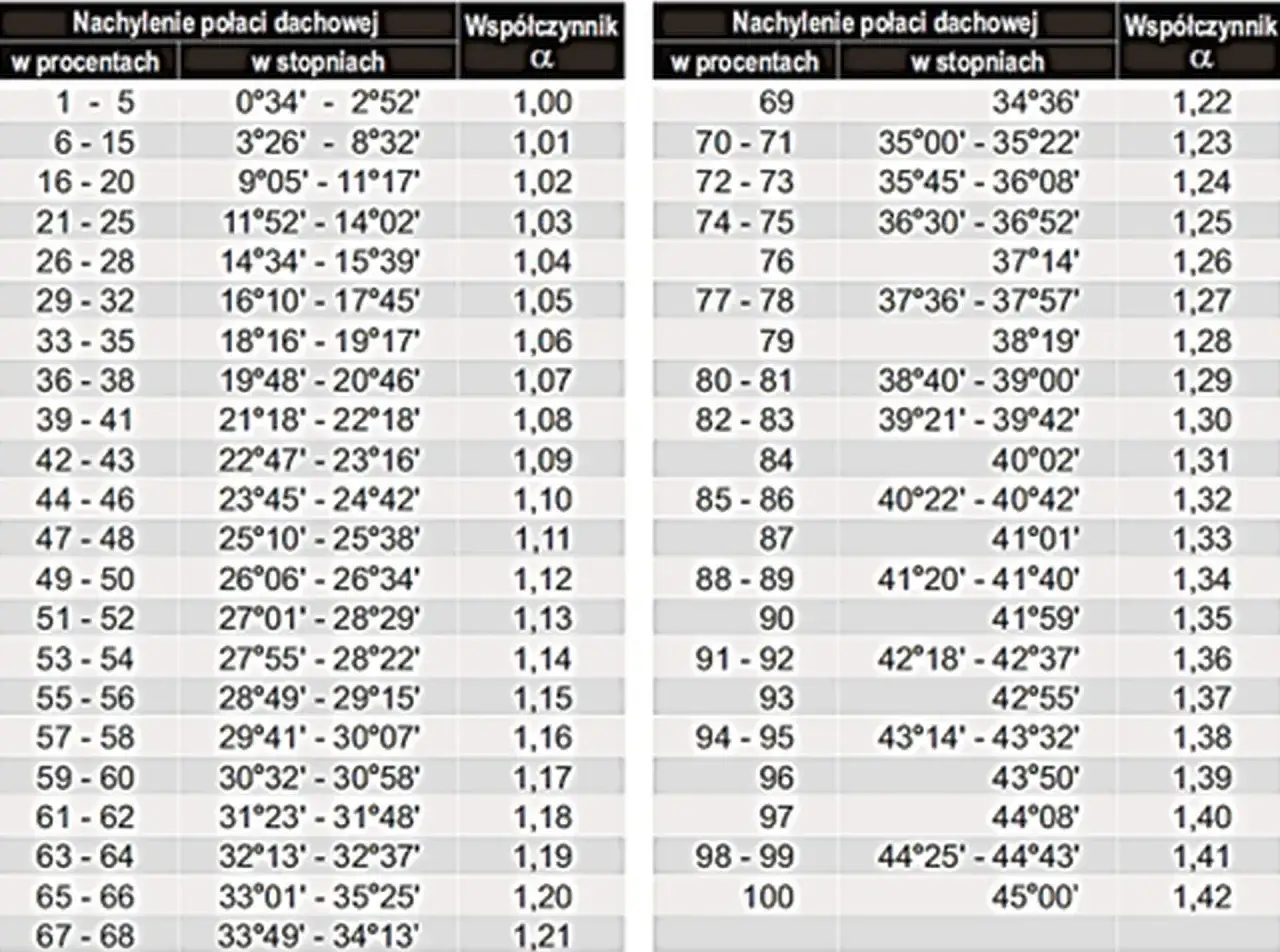

Ja zaczynam od efektywnej powierzchni dachu, czyli EPD. To ważniejsze niż sam rzut z góry, bo dach o tej samej powierzchni może obciążać orynnowanie zupełnie inaczej, jeśli ma liczne załamania, narożniki albo odpływ ustawiony przy końcu połaci. W tabelach doboru, takich jak ta od Bryzy, widać to bardzo wyraźnie: położenie leja spustowego potrafi mocno zmienić dopuszczalną powierzchnię dachu dla tego samego systemu.| Układ odpływu | System 75 | System 100 | System 125 | System 150 |
|---|---|---|---|---|
| Lej w środku | 95 m² | 132 m² | 180 m² | 370 m² |
| Lej na końcu | 48 m² | 66 m² | 90 m² | 180 m² |
| Lej za narożnikiem | 42 m² | 52 m² | 75 m² | 145 m² |
Wniosek jest prosty: ten sam rozmiar może pracować dobrze albo zbyt słabo, zależnie od układu dachu. Jeśli odpływ jest w środku, system zwykle ma lżej; jeśli woda musi najpierw pokonać narożnik, zapas wydajności topnieje szybciej, niż większość inwestorów zakłada. Ja przy takich dachach zawsze traktuję tabelę jako minimum, a nie jako pretekst do szukania najtańszego wariantu.
Przy bardziej skomplikowanych połaciach liczy się też geometria całego obiegu wody. Galeco podaje, że przy łukach położonych do 2 m od odpływu warto doliczyć 10% powierzchni dachu, a przy łukach dalej niż 2 m - 5%. To drobny detal, ale właśnie takie detale najczęściej rozstrzygają, czy rynna będzie działała spokojnie, czy zacznie przelewać przy mocniejszym deszczu.
Jeśli dach jest prosty, można trzymać się niższej klasy systemu. Jeśli ma lukarny, wykusze, kilka narożników i długie odcinki bezpośrednio obciążone spływem, rozsądniej jest od razu iść w większy przekrój albo dodać kolejne punkty spustowe. Taki sposób myślenia prowadzi już naturalnie do kolejnego pytania: co właściwie wybrać w domu jednorodzinnym, żeby nie przewymiarować ani nie zaniżyć systemu.
Które rozmiary najczęściej sprawdzają się w domach
W domach jednorodzinnych nie szukam egzotyki. Szukam systemu, który będzie miał zapas na intensywny opad, ale nie zamieni okapu w ciężką i niepotrzebnie drogą konstrukcję. W praktyce najczęściej wracają cztery grupy rozmiarów: małe 75/63, popularne 100/90, standardowe 125/90 lub 125/110 oraz większe 135/100 i 150/110.
| Rozmiar systemu | Gdzie ma sens | Dlaczego warto go rozważyć |
|---|---|---|
| 75/63 | Wiaty, małe zadaszenia, garaże, niewielkie połacie | Jest lekki, prosty i wystarczający tam, gdzie spływ nie jest duży |
| 100/90 | Małe domy i proste dachy | To kompromis między ceną, estetyką i wydajnością |
| 125/90 lub 125/110 | Typowy dom jednorodzinny | To najbezpieczniejszy punkt startowy przy standardowej bryle |
| 135/90, 135/100 | Dłuższe połacie, bardziej rozbudowane dachy | Dają lepszy margines przy ulewie i większej powierzchni efektywnej |
| 150/100, 150/110, 150/120 | Duże domy, obiekty usługowe, większe połacie | Pomagają, gdy wody jest po prostu dużo albo spustów jest za mało |
W praktyce nie traktuję tego jak sztywnych kategorii, tylko jak mapę decyzji. Jeśli ktoś chce zamknąć temat na lata, a dach ma choć trochę złożoną geometrię, bezpieczniej jest zostać przy większym systemie niż walczyć później z przelewaniem wody. Kiedy ten punkt mam odhaczony, przechodzę do materiału i konstrukcji, bo one potrafią zmienić decyzję równie mocno jak sam wymiar.
Stal, PVC i system ukryty nie pracują tak samo
Ten sam rozmiar rynny zachowuje się inaczej w zależności od materiału i sposobu montażu. PVC jest lżejsze i wygodne w montażu, ale wymaga miejsca na pracę termiczną. Stal daje większą sztywność i lepiej znosi dłuższe odcinki, dlatego często wybiera się ją tam, gdzie system ma po prostu pracować bez zająknięcia przez wiele sezonów. Z kolei system ukryty trzeba przewidzieć już na etapie projektu dachu, bo po wykonaniu okapu nie da się go sensownie „dodać” na końcu.
- PVC - dobre do domów, w których liczy się prosty montaż i rozsądny koszt, ale trzeba zostawić luz na rozszerzalność.
- Stal - lepsza, gdy chcesz większej sztywności, dłuższych odcinków i bardziej odpornego układu.
- Rynna ukryta - estetyczna, ale wymagająca projektowo; tu błąd w wymiarze jest trudniejszy do naprawienia.
- Rynna kwadratowa - wybierana głównie z powodów architektonicznych, lecz nadal musi mieć dobraną przepustowość, a nie tylko „ładny” profil.
Przy PVC patrzę szczególnie na dylatację, bo tworzywo pracuje wyraźniej niż metal. Przy systemach stalowych większą rolę odgrywa liczba połączeń i jakość montażu. A przy ukrytych rozwiązaniach najczęściej okazuje się, że ostateczny błąd nie tkwi w samych rynnach, tylko w tym, że dach nie został od początku do nich przystosowany.
To prowadzi do następnej sprawy, która często jest niedoceniana: nawet dobrze dobrany wymiar nie obroni się, jeśli montaż nie utrzyma spadku i odpowiedniego ustawienia względem połaci.
Montaż decyduje, czy wymiar zadziała w praktyce
Wielu inwestorów zakłada, że jeśli kupią „dobry rozmiar”, problem z głowy. W praktyce to nie działa. System rynnowy musi jeszcze mieć właściwy spadek, poprawny rozstaw haków i sensowne ustawienie względem krawędzi dachu. Blachotrapez podaje spadek rzędu 3-5 mm na 1 m, a instrukcje Galeco wskazują około 30 mm na 10 m, co daje bardzo podobny efekt użytkowy. To nie są drobiazgi techniczne - to fundament działania całego odwodnienia.
| Detal montażowy | Praktyczna wartość | Po co to pilnować |
|---|---|---|
| Spadek rynny | około 3-5 mm na 1 m | Woda ma samoczynnie dojść do odpływu, zamiast stać w korycie |
| Rozstaw haków | zwykle 50-60 cm | Za duże odstępy powodują ugięcia i psują spadek |
| Położenie względem okapu | co najmniej połowa szerokości rynny poza krawędzią dachu | Woda musi trafiać do środka rynny, a nie omijać ją po zewnętrznej stronie |
| Otwór odpływu | średnica równa średnicy rury spustowej | Zwężenie odpływu obcina wydajność całego systemu |
W dachach z blachy dochodzi jeszcze ryzyko zsuwającego się śniegu, dlatego często warto przewidzieć bariery śniegowe. Z kolei przy długich odcinkach PVC trzeba zostawić miejsce na rozszerzalność, a w metalowych systemach pomyśleć o łącznikach dylatacyjnych. Dla mnie to dowód, że montaż nie jest „dodatkiem” do doboru wymiaru, tylko jego przedłużeniem.
Jeśli te parametry są ustawione źle, nawet większa rynna może zachowywać się gorzej niż mniejsza, ale zamontowana poprawnie. Właśnie dlatego przy ocenie systemu nie patrzę tylko na katalog, lecz także na typowe błędy, które potrafią zniweczyć całą inwestycję.
Najczęstsze błędy przy doborze wymiarów
Najbardziej kosztowne pomyłki są zwykle banalne. Nie wynikają z braku technologii, tylko z tego, że ktoś ocenia system po wyglądzie albo po cenie, a nie po pracy, jaką ma wykonać. Z mojego doświadczenia najczęściej pojawiają się cztery błędy.
- Dobór tylko po szerokości rynny - bez sprawdzenia średnicy rury spustowej łatwo stworzyć „wąskie gardło” w pionie.
- Ignorowanie układu dachu - dwa dachy o tej samej powierzchni mogą wymagać zupełnie innych systemów, jeśli jeden ma narożniki i łuki, a drugi jest prosty.
- Zbyt mały zapas - system dobrany „na styk” zwykle przegrywa przy intensywnym deszczu albo przy częściowym zabrudzeniu liśćmi.
- Pomijanie warunków zimowych - śnieg zsuwający się z połaci i zbyt nisko ustawiona rynna potrafią uszkodzić cały układ szybciej niż deszcz.
Dodam jeszcze jeden błąd, który widzę szczególnie często: kupowanie rynny bez wcześniejszego sprawdzenia, gdzie dokładnie ma zejść woda z dachu. Jeśli odpływ wypada w niewygodnym miejscu, system potrzebuje albo dodatkowego spustu, albo większego przekroju. Właśnie dlatego dobór rozmiaru zawsze zaczynam od krótkiej checklisty, a nie od katalogu.
Co sprawdzam przed zamówieniem systemu na dach
Zanim zamówię cokolwiek, sprawdzam trzy rzeczy: efektywną powierzchnię dachu, liczbę narożników i położenie odpływu. Dopiero potem porównuję to z tabelą producenta i z typowym rozmiarem dla danej bryły. Ten prosty porządek oszczędza później dużo nerwów, bo eliminuje zgadywanie.
- Obliczam EPD, a nie tylko „metraż z rzutu”.
- Sprawdzam, czy lej spustowy wypada w środku, na końcu czy za narożnikiem.
- Licząc system, dodaję zapas na łuki, wykusze i bardziej złożone połacie.
- Porównuję rozmiar rynny z rozmiarem rury spustowej, żeby nie dławić przepływu na końcu.
- Weryfikuję, czy montaż będzie na stali, PVC, czy w układzie ukrytym.
Jeśli po tym nadal waham się między dwoma rozmiarami, zwykle wybieram ten większy albo dokładam kolejny spust. W orynnowaniu zapas jest tańszy niż poprawki elewacji, a dobrze dobrane wymiary rynien działają latami bez przypominania o sobie.
