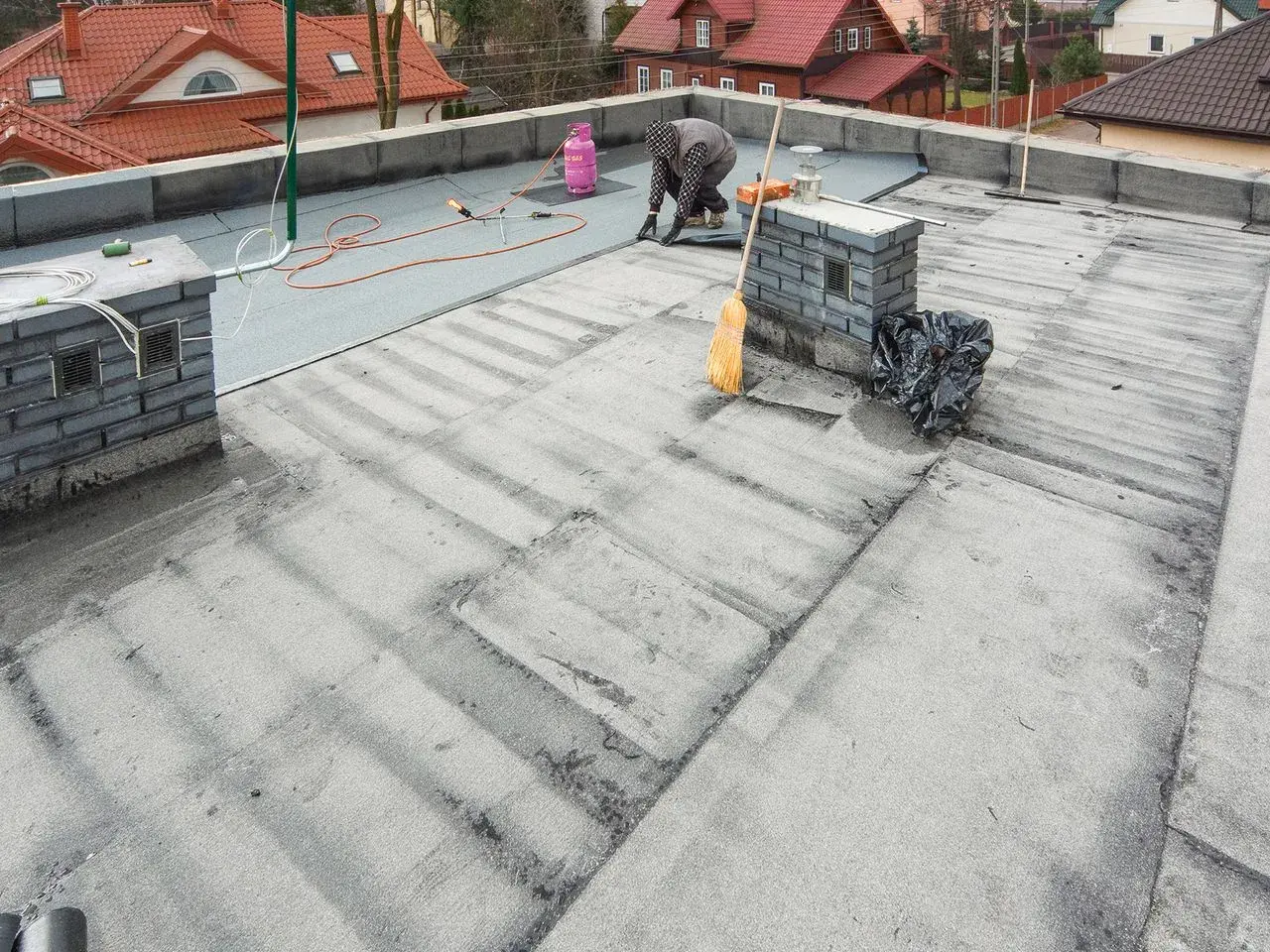

Rzut dachu płaskiego nie jest ozdobnym dodatkiem do projektu. To rysunek, który pokazuje, jak dach ma pracować w praktyce: gdzie zbiera się woda, którędy prowadzi się spadki, gdzie wypadają wpusty, attyki i przejścia instalacyjne. Ja patrzę na niego jak na mapę ryzyk, bo już na etapie papieru widać, czy rozwiązanie będzie wygodne w budowie i bezpieczne w eksploatacji.
Najpierw sprawdź spadki, odwodnienie i miejsca newralgiczne
- Plan dachu pokazuje widok z góry, a nie pełny przekrój warstw, więc służy głównie do oceny geometrii i detali użytkowych.
- Najważniejsze są strzałki spadku, rzędne wysokościowe i lokalizacja wpustów, bo to one decydują o odpływie wody.
- W praktyce dach płaski nie jest idealnie poziomy; zwykle pracuje z niewielkim spadkiem, często rzędu 2-3%.
- Brak przelewu awaryjnego albo źle rozplanowane odpływy to jeden z najczęstszych sygnałów ostrzegawczych.
- Dobry rysunek ułatwia nie tylko budowę, ale też późniejszy odbiór, serwis i remont.

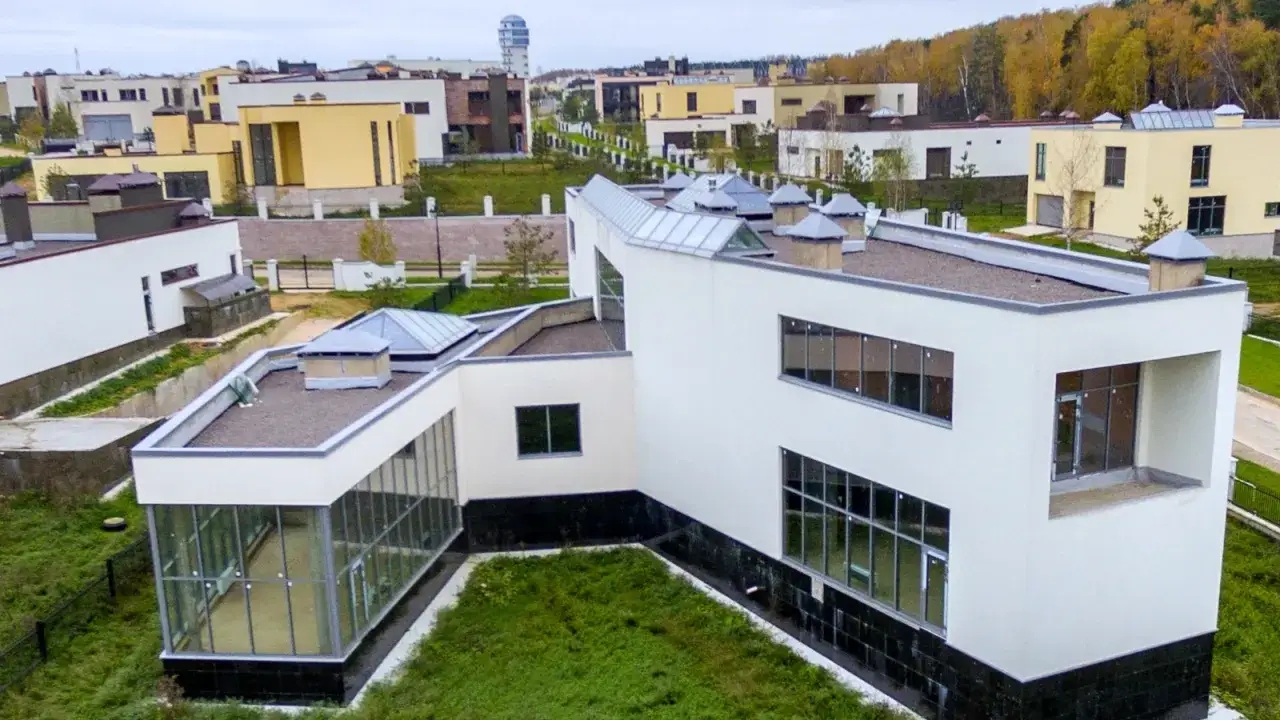

Co naprawdę pokazuje plan dachu płaskiego
W dobrze przygotowanej dokumentacji to zwykle jeden z najbardziej praktycznych rysunków. Pokazuje obrys połaci, kierunki spadków, attyki, wpusty, przelewy awaryjne, kominy, wyłazy, świetliki i wszystkie punkty, które mogą wpłynąć na odprowadzenie wody albo późniejszą obsługę dachu. W skali 1:50 lub 1:100 da się już odczytać układ całkiem precyzyjnie, ale nadal trzeba pamiętać, że to widok z góry, a nie pełna instrukcja montażu każdej warstwy.
| Na rzucie widać | Po co to jest ważne |
|---|---|
| obrys dachu i krawędzie połaci | wyznaczają rzeczywisty zakres prac oraz miejsca obróbek blacharskich i hydroizolacji |
| kierunki spadków | pokazują, dokąd ma płynąć woda opadowa i gdzie powstaną strefy zlewni |
| wpusty dachowe i przelewy awaryjne | decydują o bezpieczeństwie odwodnienia podczas deszczu i przy chwilowym przeciążeniu systemu |
| kominy, wyłazy, świetliki, przepusty instalacyjne | to miejsca kolizji, które trzeba uwzględnić przed wykonaniem warstw dachowych |
| linie osi i wymiary | ułatwiają lokalizację elementów na budowie i późniejszy odbiór prac |
Nie myliłbym takiego rysunku z przekrojami. Jeśli plan jest czytelny, od razu widać układ techniczny dachu, ale dopiero przekrój i detale pokazują, jak połączone są warstwy, attyka czy zakończenie przy świetliku. Gdy odróżnisz te dwa poziomy informacji, łatwiej przejdziesz do samych oznaczeń.
Jak czytać oznaczenia na takim rysunku
Na planie dachu najwięcej mówi nie sam obrys, lecz zapis graficzny. Strzałki spadku wskazują kierunek spływu wody, a liczba obok nich podaje nachylenie. To właśnie ten detal decyduje, czy dach będzie pracował poprawnie, czy zacznie tworzyć zastoiny po pierwszym mocniejszym deszczu.
| Oznaczenie | Co zwykle znaczy | Dlaczego to ważne |
|---|---|---|
| strzałka spadku | kierunek spływu wody | pokazuje, do którego punktu ma pracować połacie dachu |
| procent przy strzałce | wartość nachylenia | pozwala ocenić, czy spadek jest wystarczający |
| rzędna typu +0,120 lub ±0,000 | różnica poziomów | ułatwia kontrolę wysokości i poprawność wykonania |
| opisy materiałów | rodzaj pokrycia, izolacji lub warstwy spadkowej | pozwalają połączyć rysunek z technologią wykonania |
| linie osi lub siatka odniesienia | układ geometryczny budynku | pomagają dokładnie zlokalizować wpusty, przejścia i urządzenia |
Najprostsza zasada brzmi tak: grot strzałki pokazuje, dokąd ma schodzić woda, a opis procentowy mówi, jak mocno dach jest pochylony. Przy 2% różnica wysokości wynosi 2 cm na 1 m, przy 3% już 3 cm na 1 m. Na większej połaci robi się z tego zauważalna zmiana, więc na przykład na odcinku 8 m spadek 2% daje 16 cm różnicy poziomów, a 3% aż 24 cm.
W praktyce spotyka się dziś zarówno rozwiązania graniczne, jak i bezpieczniejsze rezerwy projektowe, ale ja zawsze patrzę na nie przez pryzmat odwodnienia, a nie samej cyfry. Jeśli plan dachu pokazuje ładnie narysowaną geometrię, ale nie wiadomo, gdzie naprawdę spływa woda, to taki rysunek jest tylko połową informacji. Gdy odczytasz już oznaczenia, najważniejsze staje się pytanie, czy cały układ dachu ma sens techniczny.
Jakie elementy muszą się na nim znaleźć
Dobry plan nie może ograniczać się do samego obrysu. Na dachu płaskim liczy się wszystko, co wpływa na wodę, serwis i detale wykonawcze. Jeśli któregoś z tych elementów brakuje, ryzyko błędu rośnie już na etapie projektu.
| Element | Po co jest potrzebny | Na co zwracam uwagę |
|---|---|---|
| spadki i warstwa spadkowa | prowadzą wodę do odpływów | czy spadek jest ciągły i nie tworzy lokalnych kieszeni wodnych |
| wpusty dachowe | zbierają wodę z połaci | czy są ustawione w najniższych punktach zlewni |
| przelew awaryjny | zabezpiecza dach przy przeciążeniu odwodnienia | czy ma odpowiednią wysokość i nie został potraktowany jako detal drugorzędny |
| attyki i obróbki | zamyka krawędź dachu i chroni hydroizolację | czy detal jest zgodny z wysokością warstw i sposobem wykończenia |
| kominy, wyłazy, świetliki, przepusty | przechodzą przez pokrycie i wymagają szczelnych połączeń | czy nie blokują odpływu i nie psują ciągłości izolacji |
| dylatacje i strefy serwisowe | pozwalają bezpiecznie pracować materiałom i ekipie | czy są rozplanowane tak, by dało się dach utrzymać i naprawiać |
Przy odwodnieniu nie patrzę wyłącznie na samą liczbę wpustów. Liczy się też długość drogi, jaką woda ma pokonać, oraz to, czy dach ma jedną czy kilka zlewni. W praktyce najczęściej spotyka się trzy układy: odwodnienie wewnętrzne, zewnętrzne i awaryjne.
| Rozwiązanie | Kiedy się sprawdza | Na co uważać |
|---|---|---|
| wpusty wewnętrzne | na większych dachach i tam, gdzie woda ma trafiać do instalacji kanalizacyjnej | trzeba dobrze policzyć zlewnię i zadbać o prawidłowe spadki |
| rynny zewnętrzne | na dachach prostszych lub w rozwiązaniach, gdzie łatwiej kontrolować spływ na elewację | trzeba przewidzieć zamarzanie, przelewanie i obciążenie obróbek |
| przelew awaryjny | zawsze tam, gdzie dach ma być odporny na chwilowe przeciążenie deszczem | to nie dekoracja, tylko zabezpieczenie, które musi mieć sens wysokościowy i hydrauliczny |
Jeśli plan ma attykę, przelew awaryjny nabiera szczególnego znaczenia, bo woda nie ma naturalnej drogi ucieczki poza obrys budynku. Gdy ten układ jest narysowany poprawnie, kolejny krok polega już na sprawdzeniu, czy da się go rozsądnie wykonać na budowie.
Jak zaplanować albo skontrolować taki rzut krok po kroku
W pracy projektowej i przy odbiorze najczęściej idę po kolei, zamiast sprawdzać wszystko naraz. Taki porządek oszczędza czas i zmniejsza ryzyko, że coś ważnego umknie w gęstej dokumentacji.
- Najpierw wyznaczam obrys dachu, wszystkie załamania, attyki i krawędzie. Bez tego nie da się mówić o dalszych detalach.
- Potem sprawdzam spadki. Patrzę, czy kierunek spływu jest logiczny, czy nie ma punktów, w których woda zostanie uwięziona, i czy wartości nachylenia są realne do wykonania.
- Następnie lokalizuję wpusty i przelewy awaryjne. Dla mnie to jeden z najważniejszych momentów, bo właśnie tutaj najłatwiej popełnić błąd nie do naprawienia bez przeróbki dachu.
- Dodaję wszystkie przeszkody: kominy, wywiewki, świetliki, wyłazy, podstawy urządzeń technicznych i ewentualne podpory pod instalacje.
- Sprawdzam, czy wokół tych elementów zostaje miejsce na serwis i czy nie powstają zbyt wąskie strefy, które później będą sprawiały kłopot ekipie.
- Na końcu zestawiam rzut z przekrojami i detalami attyk, obróbek oraz przejść instalacyjnych. Dopiero wtedy widać, czy układ jest spójny.
Przy modernizacji robię jeszcze jeden krok: porównuję projekt z rzeczywistymi zastoinami wody po deszczu. To szybki sposób, żeby sprawdzić, czy papier i budowa mówią to samo. Jeśli nie mówią, trzeba poprawić plan, a nie udawać, że problem zniknie sam.
Najczęstsze błędy, które widać od razu
Największy problem z dachami płaskimi polega na tym, że część błędów da się łatwo ukryć na rysunku, ale nie da się ich ukryć w eksploatacji. Po pierwszym większym opadzie wszystko wychodzi na jaw.
| Błąd | Co zwykle się dzieje | Jak reagować |
|---|---|---|
| spadki prowadzą wodę w stronę narożnika lub przeszkody | powstają zastoiny i miejscowe przeciążenia hydroizolacji | zmienić kierunek spadków albo dodać dodatkowy punkt zlewny |
| za mało wpustów dachowych | woda odpływa zbyt wolno, a dach zaczyna pracować jak misa | przeliczyć zlewnię i skorygować układ odwodnienia |
| brak przelewu awaryjnego | przy intensywnym deszczu rośnie ryzyko przelania lub uszkodzenia warstw | zawsze przewidzieć bezpieczną drogę awaryjnego odpływu |
| zbyt gęsto rozstawione urządzenia techniczne | trudniej wykonać szczelne obróbki i utrzymać dach w czystości | rozsunąć kolidujące elementy albo zmienić ich lokalizację |
| brak strefy serwisowej | każdy przegląd kończy się walką o dostęp do dachu | zostawić miejsce na wejście, inspekcję i przyszłe naprawy |
Najgorszy wariant to plan, który wygląda estetycznie, ale jest technicznie pusty. Wtedy inwestor widzi ładną grafikę, a wykonawca dostaje problem do rozwiązania na budowie. Jeżeli uda się wyłapać takie miejsca wcześniej, oszczędza się nie tylko pieniądze, ale też nerwy po pierwszej zimie.
Dlaczego rzut dachu płaskiego oszczędza kłopoty przy odbiorze i serwisie
Dobry plan dachu robi dwie rzeczy naraz. Po pierwsze, porządkuje wykonanie. Po drugie, zostawia ślad dla przyszłych przeglądów, napraw i modernizacji. To szczególnie ważne wtedy, gdy na dachu później pojawi się fotowoltaika, dodatkowa instalacja albo potrzeba lokalizacji przecieku.
- Ułatwia odbiór robót, bo widać, czy spadki, odpływy i obróbki zostały wykonane zgodnie z założeniami.
- Pomaga serwisowi, bo dokładnie pokazuje miejsca newralgiczne i przebieg zlewni.
- Przyspiesza naprawy, ponieważ łatwiej wskazać miejsce możliwej nieszczelności lub kolizji.
- Chroni przed chaotycznymi poprawkami, gdy dach jest już gotowy i każda zmiana kosztuje więcej niż na etapie projektu.
Jeśli miałbym wskazać jeden dokument, który warto sprawdzić najstaranniej przed startem robót, byłby to właśnie rzut z zaznaczonymi spadkami, odwodnieniem, attykami i detalami przejść. To na nim widać, czy dach płaski będzie po prostu wyglądał nowocześnie, czy faktycznie będzie działał bez problemów przez lata.
