Dobry schemat dachu pokazuje nie tylko kształt połaci, ale też to, jak konstrukcja przenosi obciążenia, gdzie leżą newralgiczne punkty i które elementy trzeba policzyć przed budową. W praktyce taki rysunek pomaga uniknąć błędów przy doborze więźby, ocieplenia, pokrycia i detali blacharskich. Poniżej rozkładam temat na prosty język: co w nim czytać, jakie elementy są naprawdę ważne i gdzie najczęściej pojawiają się kosztowne pomyłki.
Najpierw sprawdź nośność, układ więźby i detale, bo od nich zależy bezpieczeństwo całego dachu
- Rysunek konstrukcyjny powinien pokazywać nie tylko połacie, ale też krokwie, murłatę, jętki, płatwie i punkty podparcia.
- Najważniejsze dane to kąt nachylenia, rozpiętość, rozstaw elementów, rodzaj pokrycia oraz strefa śniegowa i wiatrowa.
- Zmiana pokrycia z lekkiego na ciężkie wymaga ponownego sprawdzenia całej więźby, a nie tylko samego materiału.
- Najczęstszy błąd to mylenie prostego rzutu z projektem wykonawczym, który pokazuje, jak dach ma rzeczywiście pracować.
- W dobrze przygotowanej dokumentacji widać też miejsca wrażliwe: kosze, naroża, przejścia instalacyjne i okolice kominów.
Co pokazuje rysunek konstrukcji dachu
Na etapie analizy zawsze rozdzielam rzut od przekroju. Rzut pokazuje geometrię połaci, a przekrój mówi mi, jak ciężar ma zejść z pokrycia do ścian nośnych. Bez tego łatwo pomylić prosty szkic z dokumentacją, którą da się bezpiecznie wykonać na budowie.
W praktyce dobrze opisany rysunek powinien prowadzić od ogółu do szczegółu: najpierw bryła dachu, potem układ elementów nośnych, a na końcu detale połączeń i obróbek. To ważne, bo sama forma dachu nie mówi jeszcze nic o jego trwałości. Dwie pochyłe połacie mogą wyglądać podobnie, a pracować zupełnie inaczej.| Element | Rola w konstrukcji | Na co zwracam uwagę w projekcie |
|---|---|---|
| Kalenica | Górna linia połączenia połaci | Czy przebiega równo i czy ma zapewnione prawidłowe podparcie |
| Krokwie | Tworzą nachylenie dachu i przenoszą obciążenia | Rozstaw, przekrój, długość i sposób oparcia na murłacie |
| Murłata | Przekazuje obciążenia z więźby na ściany | Zakotwienie, poziomowanie i zgodność z układem ścian nośnych |
| Jętka | Usztywnia pary krokwi i ogranicza ich rozchodzenie | Wysokość montażu i wpływ na użytkowanie poddasza |
| Płatew | Pośrednio podpiera krokwie | Położenie, podparcie słupami i zgodność z obliczeniami |
| Słup | Przenosi obciążenie z płatwi niżej, na strop lub ścianę | Czy stoi na rzeczywistym elemencie nośnym, a nie „w powietrzu” |
| Kontrłaty i łaty | Tworzą ruszt pod pokrycie i przestrzeń wentylacyjną | Rozstaw dopasowany do pokrycia oraz ciągłość wentylacji |
| Wiatrownice | Stabilizują dach przy obciążeniu wiatrem | Czy są przewidziane tam, gdzie dach tego naprawdę wymaga |
Jeśli ten układ jest czytelny, łatwiej ocenić, czy dach ma sens konstrukcyjny. Gdy już rozumiem elementy, przechodzę do samego odczytu wymiarów, bo to właśnie one decydują, czy projekt da się zrealizować bez improwizacji.
Jak czytać projekt krok po kroku
Zwykle czytam projekt w tej kolejności, bo oszczędza to wielu nieporozumień na budowie. Najpierw sprawdzam rozpiętość budynku i sposób podparcia, potem kąt nachylenia, a dopiero na końcu detale wykonawcze. To prosty porządek, ale bardzo skuteczny.
- Sprawdź rozpiętość i układ ścian nośnych. Od tego zależy, czy wystarczy układ krokwiowy, czy potrzebne będą dodatkowe podpory.
- Odczytaj kąt nachylenia połaci. Ma znaczenie dla doboru pokrycia, odwodnienia i wysokości poddasza użytkowego.
- Porównaj rozstaw elementów nośnych. Rozstaw krokwi, płatwi i słupów musi wynikać z obliczeń, a nie z wygody ekipy.
- Sprawdź miejsca newralgiczne. Kominy, okna dachowe, lukarny, kosze i naroża wymagają osobnych detali.
- Przeczytaj warstwy dachu. Izolacja, membrana, szczelina wentylacyjna i paroizolacja muszą tworzyć spójny układ.

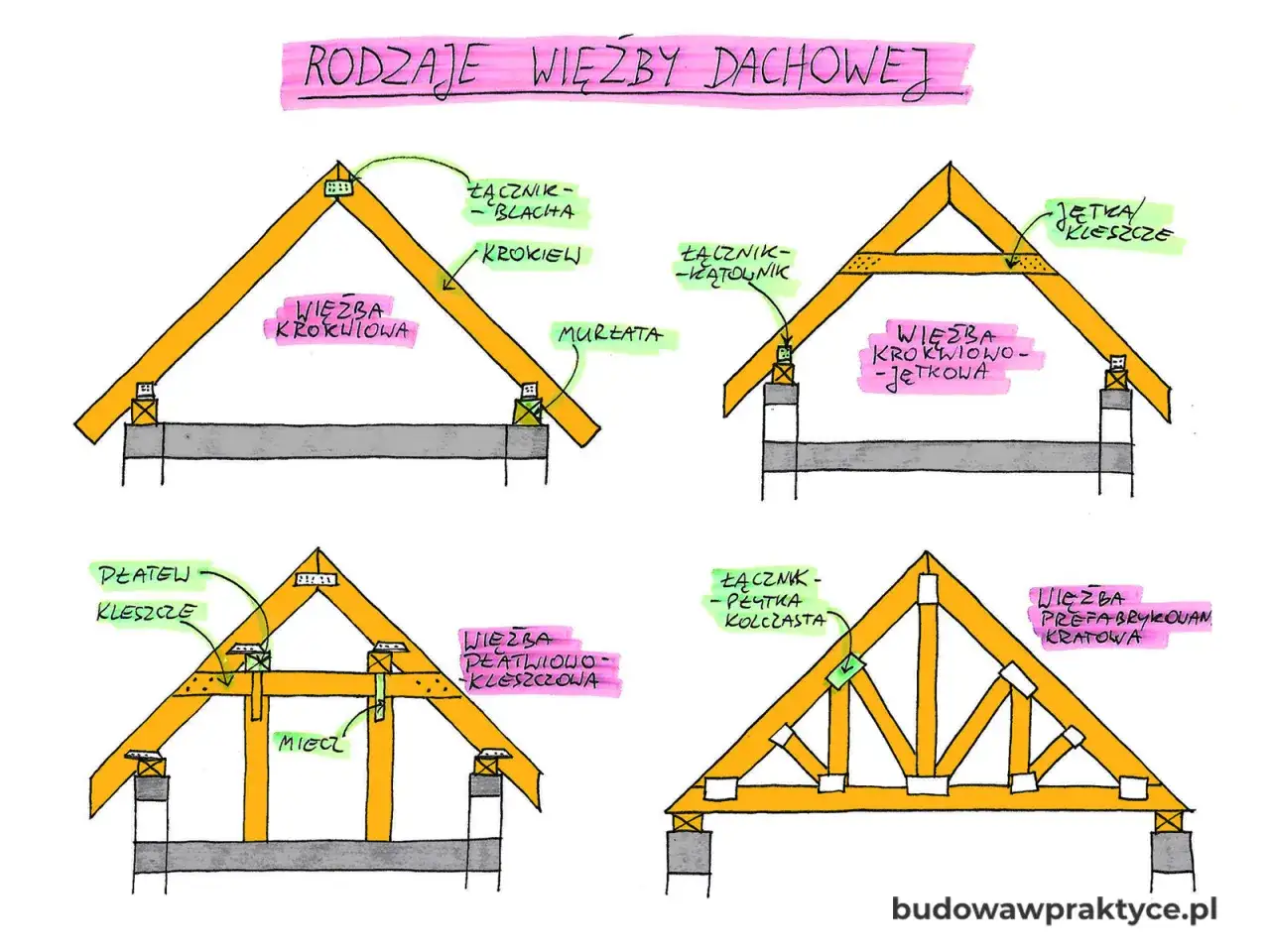

Który układ więźby pasuje do konkretnego budynku
Nie ma jednego najlepszego rozwiązania. Ja patrzę na rozpiętość, planowany sposób użytkowania poddasza, ciężar pokrycia i liczbę załamań połaci. Dopiero wtedy widać, czy konstrukcja ma być prosta, czy bardziej rozbudowana.| Typ konstrukcji | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Krokwiowa | Małe i proste dachy dwuspadowe, zwykle przy niewielkiej rozpiętości | Najprostsza, szybka w montażu, zwykle najtańsza | Ograniczona rozpiętość i mniejsza swoboda przy cięższym pokryciu |

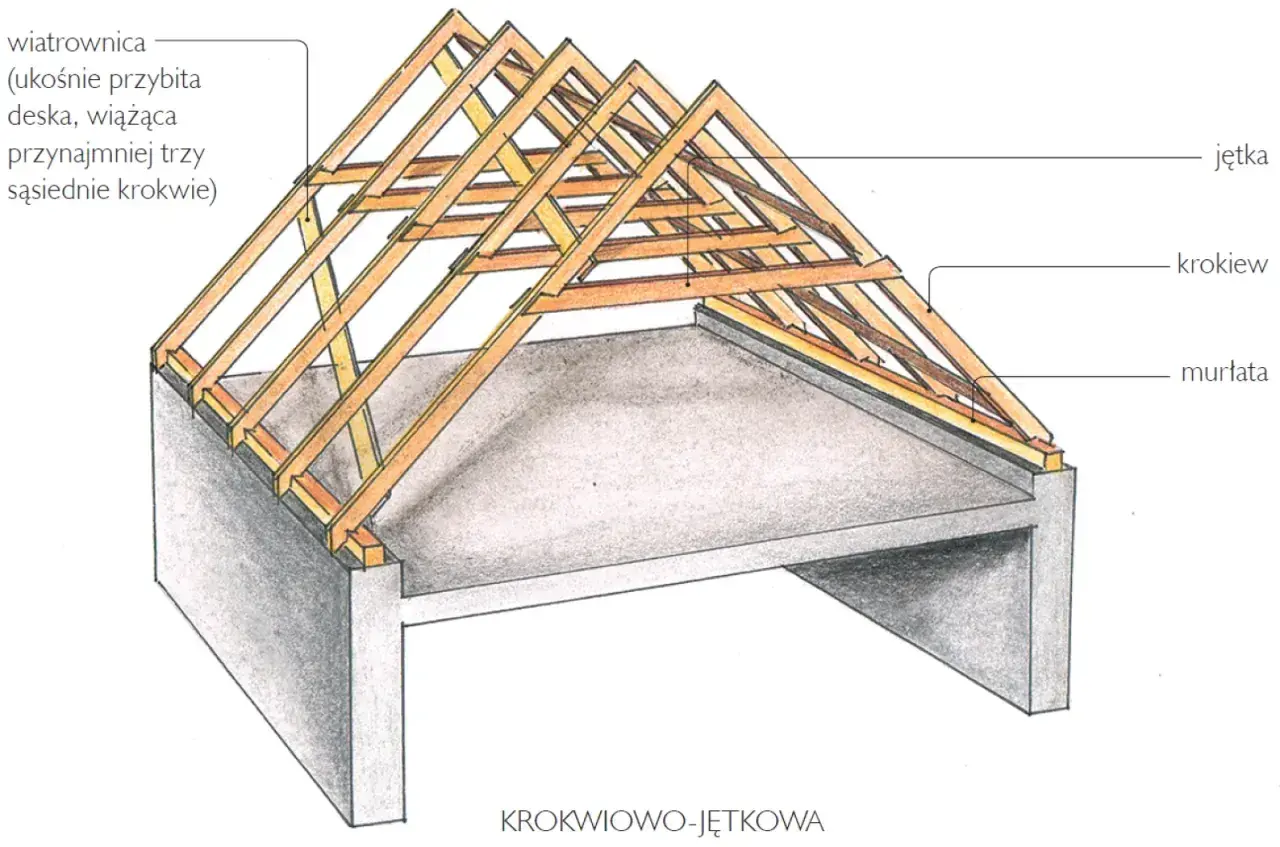

| Krokwiowo-jętkowa | Domy jednorodzinne z poddaszem, gdy potrzebna jest większa sztywność | Dobrze pracuje przy dachach stromych, daje sensowną przestrzeń poddasza | Wymaga poprawnego ustawienia jętek i przemyślenia wysokości użytkowej |
| Płatwiowo-jętkowa | Większe rozpiętości albo bardziej złożone dachy | Lepiej rozkłada obciążenia, daje większe możliwości konstrukcyjne | Potrzebuje słupów lub ścian stolcowych, więc zabiera część przestrzeni |
| Wiązary prefabrykowane | Gdy liczy się szybki montaż i powtarzalność | Precyzja wykonania, krótki czas budowy, dobra kontrola jakości | Mniejsza elastyczność przy aranżacji poddasza i zmianach po projekcie |
Orientacyjnie układy krokwiowe stosuje się przy mniejszych rozpiętościach, a krokwiowo-jętkowe i płatwiowe przy większych lub bardziej wymagających konstrukcjach. W praktyce nie decyduję jednak na podstawie samej rozpiętości, bo ciężar pokrycia, układ ścian i obciążenie śniegiem potrafią zmienić cały wybór. I właśnie dlatego dokumentacja musi zawierać więcej niż sam szkic bryły.
Jakie dane muszą się znaleźć w dokumentacji
Najczęściej proszę o pełny zestaw informacji, zanim wykonawca zamówi drewno albo zacznie montaż. Brak jednego parametru potrafi wywrócić cały detal, a późniejsza korekta jest dużo droższa niż doprecyzowanie projektu na początku.
- Rozpiętość i długość budynku wraz z jednoznacznym układem ścian nośnych.
- Kąt nachylenia połaci oraz informacja, czy dany system pokrycia dopuszcza taki spadek.
- Strefa śniegowa i wiatrowa, bo obciążenia nie są identyczne w całym kraju.
- Ciężar pokrycia, który musi pasować do obliczonej nośności więźby.
- Przekroje i klasy drewna, a nie tylko ogólna informacja „drewno konstrukcyjne”.
- Rozstaw elementów nośnych, łączników i punktów podparcia.
- Otwory i przebicia w połaci, czyli kominy, okna dachowe, wywiewki i inne przejścia instalacyjne.
- Układ warstw dachu, czyli ocieplenie, membrana, szczelina wentylacyjna i paroizolacja.
Gdzie najczęściej pojawiają się błędy
Najdroższe pomyłki zwykle nie wynikają z samej geometrii dachu, tylko z pośpiechu i skrótów myślowych. Widzę to szczególnie wtedy, gdy ktoś chce „tylko trochę” zmienić projekt, nie sprawdzając konsekwencji dla całej konstrukcji.
- Zmiana pokrycia bez ponownego przeliczenia więźby. Cięższy materiał oznacza większe obciążenie i inną pracę konstrukcji.
- Brak miejsca na komin, okno dachowe albo lukarnę. Potem trzeba wzmacniać fragment dachu zamiast budować go od razu poprawnie.
- Pominięcie wentylacji warstw dachu. Skutkiem są zawilgocenie, gorsza izolacyjność i szybsza degradacja materiałów.
- Zbyt mały albo źle rozwiązany okap. To drobiazg tylko z pozoru, bo wpływa na elewację, odprowadzenie wody i trwałość detalu.
- Nieprawidłowe złącza i łączniki. Nawet dobry przekrój drewna nie pomoże, jeśli połączenia są słabe.
- Przycinanie elementów na budowie bez kontroli projektu. Taka „korekta” szybko psuje obliczenia i geometrię dachu.
Naprawy po położeniu pokrycia są zawsze trudniejsze niż korekty na etapie papieru. Dlatego przy dachach wolę sprawdzać za dużo niż za mało, szczególnie w miejscach, których nie widać po zakończeniu prac. Z tego wynika ostatnia rzecz, na którą zwracam uwagę przed wejściem ekipy na dach.
Zanim projekt trafi na budowę, sprawdź te rzeczy
Jeżeli chcę ograniczyć ryzyko, zamykam temat prostą listą kontrolną. To nie jest biurokracja, tylko sposób na to, żeby dach dało się zbudować bez zgadywania i bez improwizacji na placu budowy.
- Czy pokrycie jest dopasowane do kąta połaci i zaleceń systemu.
- Czy w projekcie są wszystkie otwory, przejścia i detale blacharskie.
- Czy rozstaw krokwi, płatwi i słupów wynika z obliczeń, a nie z przyzwyczajenia wykonawcy.
- Czy przewidziano ocieplenie, wentylację i paroizolację jako jeden układ, a nie trzy osobne tematy.
- Czy po zmianach architektonicznych projekt konstrukcyjny został naprawdę zaktualizowany.
Jeśli którykolwiek punkt budzi wątpliwości, lepiej wrócić do dokumentacji niż poprawiać dach po montażu. Dobrze przygotowany schemat jest po prostu najtańszym elementem całej budowy, bo oszczędza czas, materiał i nerwy już na etapie wykonania.
